C型球阀、O型球阀和V型球阀的区别

C型球阀、O型球阀和V型球阀的区别

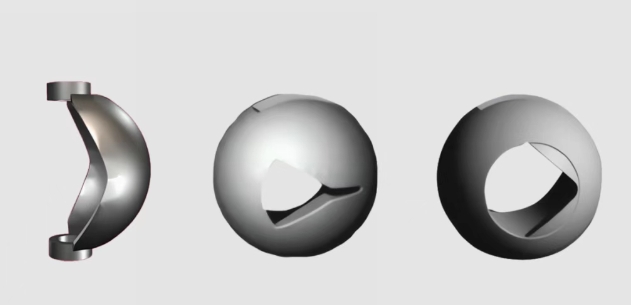

C型球阀、O型球阀和V型球阀是三种常见的球阀类型，它们在结构设计、工作原理、应用场景等方面存在一些区别。以下是详细介绍：

一、 结构设计及工作原理

1.C型球阀

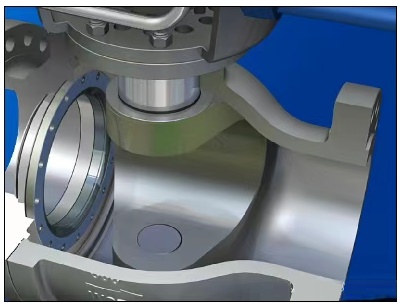

C型球阀是一种偏心设计的球阀，其主要特点是球体偏心设置，球体通道呈“C”字形，这种设计使得球体在旋转过程中产生平移，从而实现“楔紧”阀座的效果，有效提升密封性能。此外，其上下支承轴定位结构确保了球体稳定性，避免倾斜，使介质推力均匀分散，延长使用寿命。这种设计能够改善密封性能并降低启闭力矩，提高启闭效率。它的密封原理主要是通过阀座与球体的紧密接触来实现密封，通常采用软密封（如聚四氟乙烯等材料）或硬密封（如金属对金属）的方式。球体与阀座之间的密封面较大，密封性能较好。它的阀体通常采用整体铸造或焊接结构，具有较高的强度和刚性。

➡优点：

• 对于含有颗粒的流体，可能会导致阀座磨损。
2.O型球阀

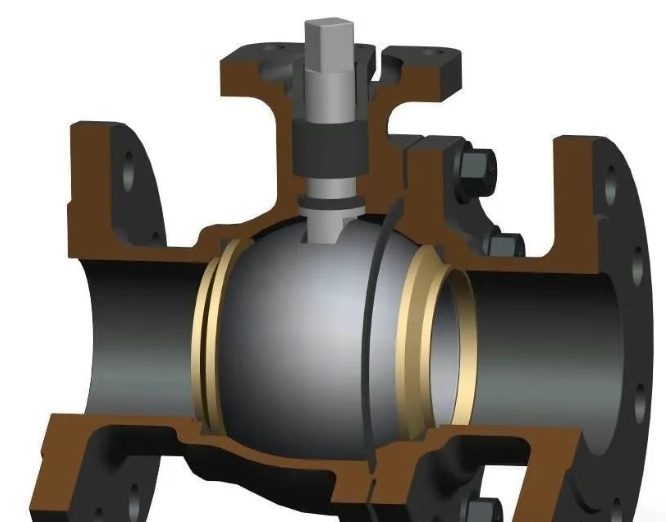

O型球阀的核心为整体球体，其球体中间有通孔，与管道直径相同。 O型球阀的工作原理与C型球阀类似，也是通过旋转球体来实现阀门的开启和关闭。当圆孔与管道轴线对齐时，阀门全开，流道呈圆形；当圆孔与管道轴线垂直时，阀门全闭。O型球阀的密封主要是依靠阀座与球体的弹性变形来实现的。阀座通常采用弹性材料（如橡胶、聚四氟乙烯等），在关闭时，阀座会紧密贴合在球体表面，形成良好的密封效果。

O型球阀的核心为整体球体，其球体中间有通孔，与管道直径相同。 O型球阀的工作原理与C型球阀类似，也是通过旋转球体来实现阀门的开启和关闭。当圆孔与管道轴线对齐时，阀门全开，流道呈圆形；当圆孔与管道轴线垂直时，阀门全闭。O型球阀的密封主要是依靠阀座与球体的弹性变形来实现的。阀座通常采用弹性材料（如橡胶、聚四氟乙烯等），在关闭时，阀座会紧密贴合在球体表面，形成良好的密封效果。能够在较低的压力下实现可靠的密封。由于密封面的接触面积较大，因此在关闭时需要较大的扭矩。

‌➡优点：

➡缺点：
• 开关扭矩较大，需要相对较大的驱动装置。

3. V型球阀

V型球阀的球体上有一个V形切口，这是它与C型和O型球阀的主要区别。它的工作原理是通过旋转球体来改变V形切口与管道流道的相对位置，从而实现对流量的调节。当球体旋转时，V形切口逐渐打开或关闭，流体通过切口的面积发生变化，进而实现对流量的控制。球体上的V形切口需要精确加工，以保证阀门的调节性能。这种设计还具有剪切力强的特点，能够有效切断纤维、微固体颗粒和浆料等介质。它的阀座通常采用硬密封材料，能够承受较高的压力和温度。 V型球阀的密封是线密封，密封性能相对C型和O型球阀稍差。

➡优点：

• 调节性能好，能够实现精确的流量控制,流量特性近似等百分比。
• 具有良好的自清洁功能，避免纤维缠绕。适合含有颗粒的流体，不易堵塞。
➡缺点：
• 结构复杂，加工精度要求高，成本较高。
• 密封性能相对较差，需要定期维护和更换密封件。

二、应用场景
1.C型球阀

适用于适用于需要高密封性和耐磨性的场合，如石油、化工、天然气、水处理等领域。由于其流体阻力小，适合用于输送大流量的流体。也适用于需要频繁开关的场合，因为它的开关扭矩相对较小，使用寿命较长。

2.O型球阀

适用于对密封性能要求较高的场合，如食品、制药、精细化工等行业。它的弹性密封能够有效防止流体泄漏，保证系统的清洁和安全。有良好的密封性和低流阻。

3.V型球阀

主要用于需要精确调节流量的场合，如化工、石油、造纸等行业中的控制系统。也适用于含有颗粒状流体和纤维的介质，因为其V形切口可以有效剪切流体中的颗粒和纤维，防止堵塞。

在实际应用中，需要根据具体的工艺要求、流体特性、安装环境等因素来选择合适的球阀类型。
